Plieninės konstrukcijos estakadų sistemos sprendimas yra surenkamas viršutinis praėjimas, daugiausia sudarytas iš konstrukcinių plieno elementų (tokių kaip H{0}}sijos, I-sijos, kanalai, plieniniai vamzdžiai, Bailey santvaros ir languotos plieno plokštės). Gamykloje surenkamas ir surenkamas-svetainėje suteikia didelių pranašumų, įskaitant lengvą-svorį, didelę talpą, greitą konstrukciją ir galimybę pakartotinai naudoti. Todėl jis iš grynai pramoninio konvejerio atramos tapo visapusišku plieno sprendimu, aptarnaujančiu įvairius sektorius, įskaitant energetiką, infrastruktūrą, chemijos inžineriją, komunalinius darbus ir kultūrinį turizmą.

Techninės specifikacijos pasirinkimo nuoroda (orientacinė)

Parametras elementas	Pramoninė konvejerio estakada	Laikinos statybos estakados	Cheminių medžiagų pakrovimo / iškrovimo estakada
Dizaino įkėlimas	Pritaikyta pagal juostinį konvejerį ir medžiagos svorį	Greitkelis-I arba miesto A klasės transporto priemonės krovinys	Pagal gyvą apkrovą + specialios įrangos apkrovą (krovimo svirtis ir kt.)
Pirminės medžiagos	H-sijos, suvirintos plieninės santvaros	321-tipo Bailey santvaros, I formos sijos	H-sijos, kanalai (su anti-koroziniu apdorojimu)
Denio plotis	3.0m - 8.0m	4,0 m - 12.0m (dviejų-pusių eismui)	1,5 m - 4.5m (vienos/dviejų{2}}šalių veikimui)
Standartinis intervalas	18m - 36m	9 m - 21 m (standartinis Bailey atstumas)	6m - 15m
Prisijungimo būdas	Stiprios{0}}varžtinės jungtys	Kaištinės jungtys + varžtinės jungtys	Stiprios{0}}varžtinės jungtys
Apsauga nuo korozijos	Vidutinis (lauke: reikia purkšti arba padengti cinku)	Bendra (prižiūrima padengiant)	Didelis (reikalingas stiprus-antikorozinis-apdorojimas + anti-statinis apdorojimas)

Pagrindiniai privalumai

Palyginti su tradicinėmis vietoje liejamomis-į-betono konstrukcijomis ar paprastais plieniniais karkasais, plieninių konstrukcijų estakadų sistemos sprendimas turi šias išskirtines konkurencines pranašumus:

Lengvas ir ilgas{0}}tarpas

Didelis plieno stiprumo -svorio ir -svorio santykis leidžia žymiai ilgesnius tarpatramius esant lygiavertėms apkrovos sąlygoms (žymiai sumažinant tarpinių atramų skaičių virš vandens ar nelygaus reljefo). Tai ypač naudinga kertant upes, kelius ir slėnius.

Pilnai surenkama konstrukcija

Visi komponentai gaminami kontroliuojamoje gamyklos aplinkoje ir surenkami{0}}svetainėje naudojant varžtines arba smeigtąsias jungtis. Dėl to nebereikia klojinių vietoje-, armatūros klojimo ir ilgų kietėjimo laikotarpių, o statybų grafikai sutrumpėja daugiau nei 50 %, palyginti su liejamu-betonu.

Išmontuojamas ir didelis pakartotinis naudojimas

Atliekant laikinus darbus, pagrindinius plieninius elementus galima išgelbėti ir pakartotinai panaudoti naujuose projektuose po išmontavimo, žymiai sumažinant ilgalaikes{0}}amortizuotas išlaidas ir pritaikius ekologiškos statybos praktiką.

Puikus seisminis ir vėjo atsparumas

Plienui būdingas lankstumas, o visa santvarų sistema pasižymi stipriu struktūriniu vientisumu, veiksmingai sugeria ir išsklaido seisminę energiją, kartu išlaikant stabilumą esant stipriam -vėjo-atviram orui. Dėl to jis idealiai tinka seisminėms zonoms.

Lengvas ateities modifikavimas

Norint vėliau išplėsti, pailginti arba padidinti apkrovos įvertinimus, prie esamos konstrukcijos reikia pridėti tik papildomų plieninių elementų. Tai sukelia minimalius sunkumus ir mažai trikdo vykdomas operacijas.

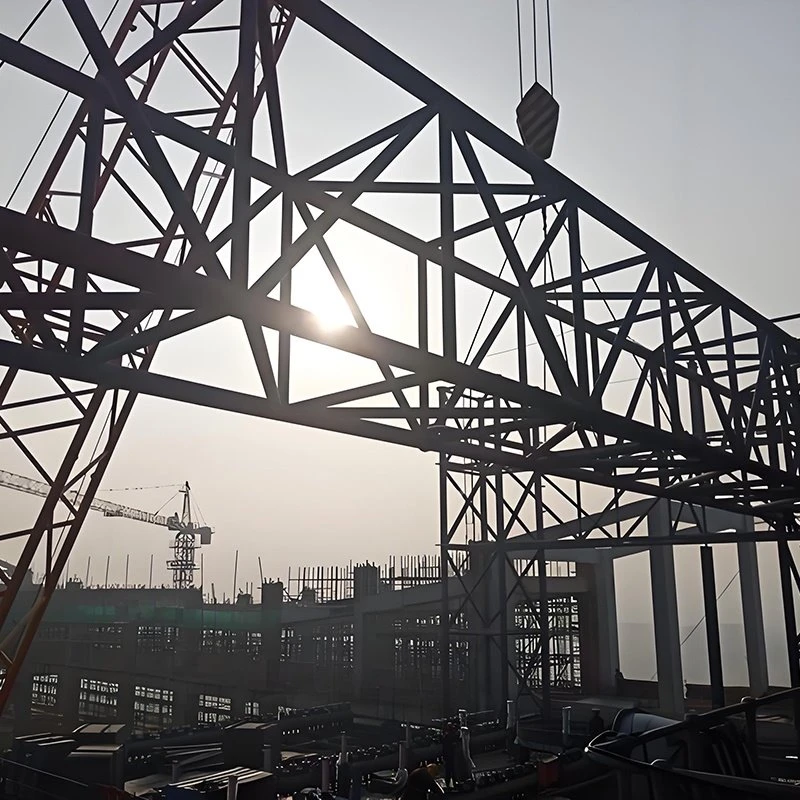

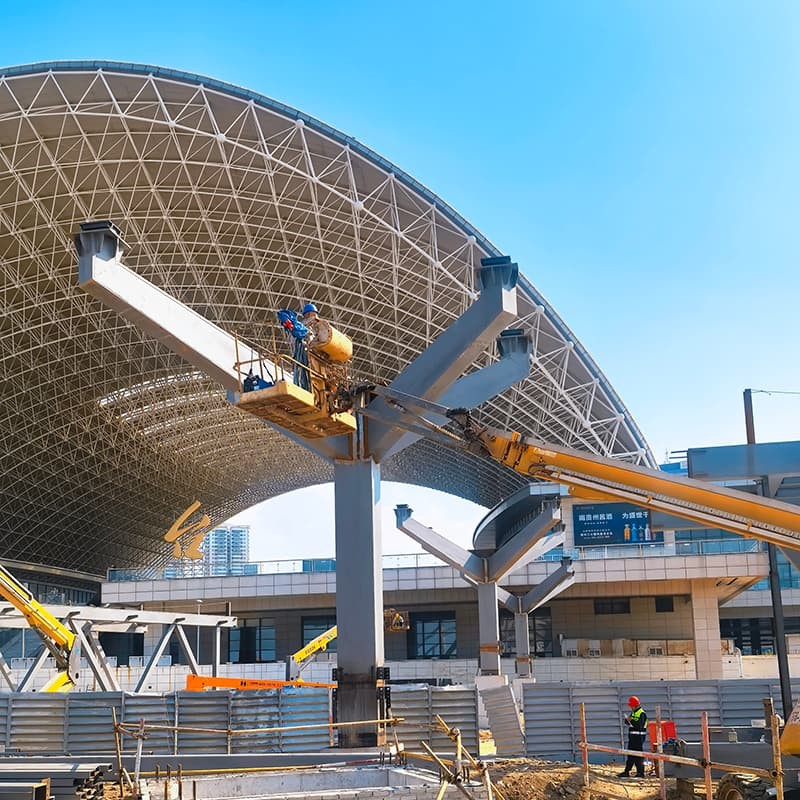

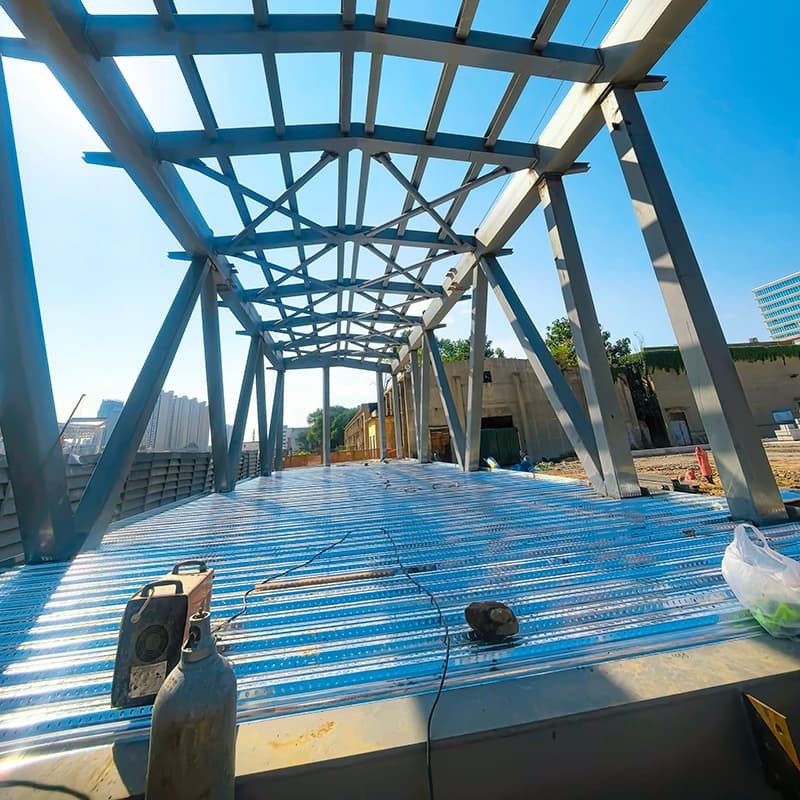

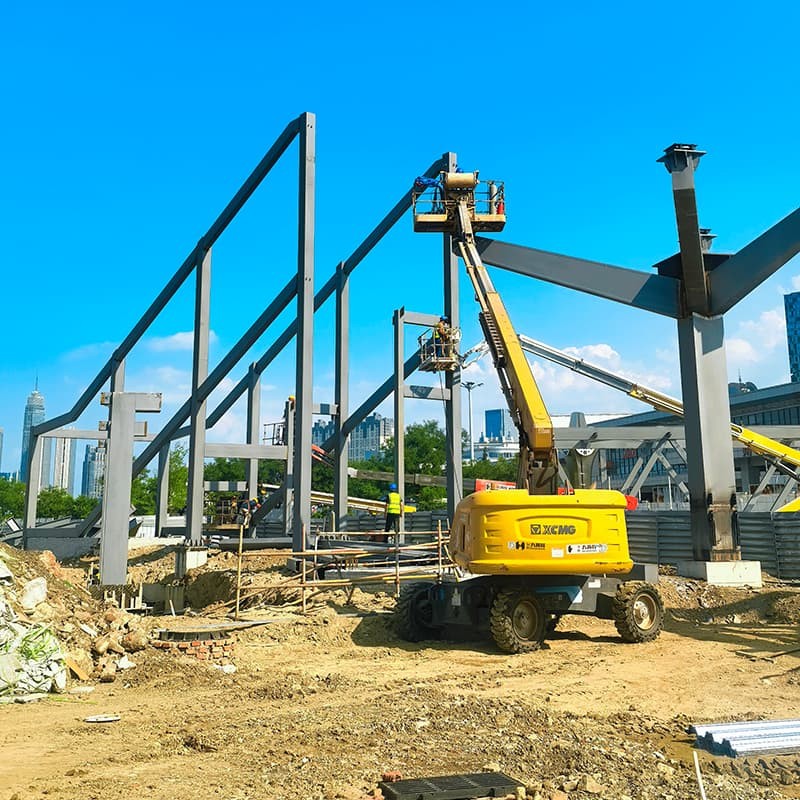

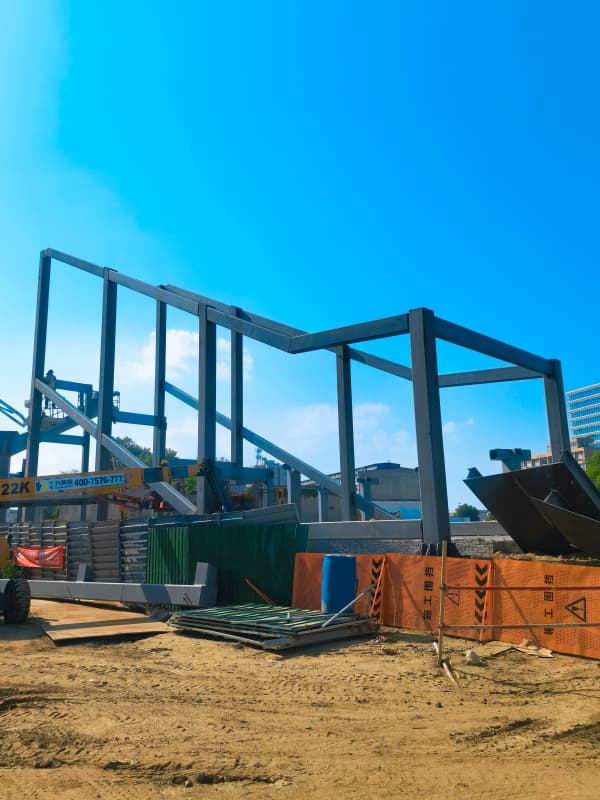

Produktų ekranas

Pagrindinės programos ir sprendimai

Plieninės konstrukcijos estakadų sistemos sprendimas visapusiškai sprendžia šiuos penkis pagrindinius taikymo scenarijus:

A. Pramoninių medžiagų konvejerių koridoriai (pagrindinė pagrindinė paskirtis)

Šis sprendimas, naudojamas kaip viršutinių konvejerių koridoriai, integruoti su juostinių konvejerių sistemomis, leidžia automatizuoti uždarą medžiagų tvarkymą, efektyviai pašalinant kliūtis{0}}žemės lygyje, dulkių taršą ir eismo trukdžius.
Tikslinės pramonės šakos ir medžiagos:
Energetikos sektorius: anglys, lakieji pelenai ir kt., skirti elektrinėms, anglių kasykloms ir anglies paruošimo gamykloms.
Statybinės medžiagos ir kasyba: rūdos, milteliai, klinkeris ir kt., skirtos kasykloms, cemento gamykloms ir agregatų aikštelėms.
Uostas ir sandėliavimo patalpos: birių medžiagų (pvz., grūdų, rūdos) pervežimas tarp sandėlių, silosų ir laivų triumų prieplaukose ir grūdų sandėliuose.
Sprendimo ypatybės:

Galima konfigūruoti kaip vieno arba dviejų koridorių pagal konvejerio išdėstymą; įrengti takai, turėklai ir uždara danga, kad atitiktų visus -oro sąlygų reikalavimus.

B. Cheminių ir naftos produktų pakrovimo/iškrovimo platformos

Šis sprendimas, specialiai sukurtas naftos chemijos ir pavojingos chemijos pramonei, teikia standartizuotas pakrovimo / iškrovimo platformas su apsauga nuo korozijos, statinės elektros įžeminimo ir atsparumo sprogimui{0}}funkcijomis.

Taikomi tipai:
Pakrovimo bėgiais estakados: Naftos produktų ir cheminių medžiagų pakrovimui/iškrovimui į/iš geležinkelio cisternų.
Sunkvežimių pakrovimo estakados: talpinamos autocisternos chemijos ir naftos produktų pakrovimo/iškrovimo operacijoms.
Depų darbo platformos: specialių vamzdynų ir pakrovimo svirties (jungčių) palaikymas kaip pagrindinės darbo vietos vietos saugyklose.
Sprendimo ypatybės:

Denis pagamintas iš neslystančių plieno plokščių ir griežtai aprūpintas statinėmis įžeminimo sistemomis, priešgaisriniais{1}}vamzdynais ir sprogimui-saugiu apšvietimu pagal galiojančius saugos kodus.

C. Laikinos statybos prieigos ir darbo platformos inžineriniams projektams

Šios sistemos, pritaikytos tiltams, hidrauliniams, greitųjų{0}}geležinkelių ir savivaldybių projektams, kuriems reikia kliūčių-perėjimo arba vandens virš

Taikomi tipai:
Statybinės prieigos estakados: kirsti upes, giliai kasti ar esamus kelius, kad tilptų statybų transporto priemonės ir darbuotojai.
Virš-vandens darbo platformos: stabilūs, laikantys-apkrovą paviršiai polių įrangai ir medžiagų išdėstymui statant koferdamą ir pamatą.
Avarinė laikina prieiga: skirta laikinam praėjimui kelių remonto, potvynių kontrolės ir kitų reagavimo į avarines situacijas metu.
Sprendimo ypatybės:

Paprastai kaip pagrindinės sijos naudojamos standartizuotos Bailey santvaros, kurios pasižymi lanksčiu montavimu, didele apkrova ir greitu panaudojimu.

D. Oro komunalinių tinklų vamzdynai ir prieiga prie gamyklos teritorijose

Šis sprendimas palengvina integruotą proceso komunalinių paslaugų ir kabelių viršutinį maršrutą, tuo pačiu užtikrinant aukštesnę, saugią prieigą atliekant įprastinius patikrinimus, taip optimizuojant įrenginių išdėstymą ir sumažinant saugos pavojų.

Taikomi tipai:

Viršutinės vamzdžių stovo estakados: skirta centralizuotam proceso vamzdynų, maitinimo kabelių, vandens linijų ir kabelių lovelių tiesimui.
Įrangos tikrinimo takai: suteikiama prieiga atlikti įprastinius didelės gamyklos įrangos, sandėliavimo rezervuarų ir pakeltų mašinų patikrinimus.
Pėsčiųjų tiltai: leidžia saugiai atskirti pėsčiųjų ir transporto priemonių eismą, kad būtų išvengta kryžminės{0}}operacijos rizikos.
Sprendimo ypatybės:

Konfigūruojamas naudojant kelių{0}}pakopų stelažus ir standartizuotus laiptus bei apsauginius turėklus, kad būtų patogu pasiekti techninę priežiūrą.

E. Kraštovaizdžio ir pagalbiniai patogumų projektai

Išnaudodamas savo lengvą svorį, ilgą{0}}tarpio galimybes ir lanksčias estetines formas, šis sprendimas sklandžiai integruojamas į parkus, kurortus ir natūralias vaizdingas vietas.
Taikomi tipai:
Kalnų pakabinami takai: sujungiami skirtingi aukščio vaizdai, sumažinant natūralaus reljefo trikdžius.
Vaizdingi kraštovaizdžio takai: tarnauja kaip ikoniškos struktūros parkuose ar kurortuose, derinančios praėjimą su estetinėmis žiūrėjimo funkcijomis.
Virš-vandens apžvalgos koridoriai: pastatyti tarp parko ežerų ar pelkių, kad būtų galima mėgautis nuostabiais gamtos potyriais.
Sprendimo ypatybės:

Gali būti suprojektuotas lenktomis arba skirtingo aukščio{0}}konfigūracijomis; terasoje gali būti antikorozinės medienos arba kompozicinių medžiagų, kurios derėtų su supančia aplinka.

Jei konkrečiam projektui reikia išsamesnės konstrukcinės analizės, optimizavimo ar sąnaudų sąmatos, pateikite atitinkamus projektinius parametrus (pvz., tarpatramį, apkrovą, taikymo scenarijų, geotechnines sąlygas ir kt.), o aš mielai pateiksiu jums pritaikytas rekomendacijas.
